Axure8.0教程:输入数值控制滑块

通过鼠标控制滑块,在蓝色条形上显示数字,这样的效果如何达成?本文示范了如何用Axure制作输入数值控制滑块的效果,希望对你有帮助。

通过鼠标控制滑块,在蓝色条形上显示数字,这样的效果如何达成?本文示范了如何用Axure制作输入数值控制滑块的效果,希望对你有帮助。

index

其效果为鼠标移动到蓝色条形时,显示滑动数值,其步进器默认值为滑动数值;当拖动椭圆滑块时,滑动数值以及步进器数值相应变化;当步进器的值变化时,滑动数值以及滑块做相应的变化。

预览及下载地址:  https://5gx595.axshare.com

一、制作原型

1、拖入一个动态面板点击进入,拖入一个矩形命名为:b,设置其宽度:600px,高度:4px,颜色设置为:#E4E4E4;在矩形b上拖入一个矩形命,设置其宽度:450px,高度:4px,设置颜色为:#0000FF;在矩形上拖入一个动态面板命名为:a,点击进入拖入一个椭圆形,设置其宽度为:18px,高度:18px,颜色为:#0000FF,如图

1

2、拖入一个矩形元件命名为:滑动数值,设置默人文字为:75,设置宽度:30px,高度:25px,颜色设置为:#000000;拖入一个矩形其形状设置为三角形,放置在滑动数值矩形下方,设置颜色为:#000000;滑动数值矩形和三角形组合命名为:1,设置为隐藏状态,如图

2

3、制作步进器,拖入一个矩形,其上放置“减号”图片并组合一起命名为:减;拖入另一个矩形框,其上放置“加号”图片并组合一起命名为:加;在两个组合之间加入文本框,默认值为:75,如图

3

最终设计如图

5

二、交互设置

1、对动态面板a(椭圆滑块)进行交互设置

(1)鼠标移入时

鼠标移入时显示组合”1″,并对椭圆形大小进行尺寸设置,如图

7

(2)鼠标移出时

鼠标移出时判断蓝色矩形状态为:false,隐藏组合”1″并设置椭圆形大小为原来尺寸,如图

8

(3)移动时

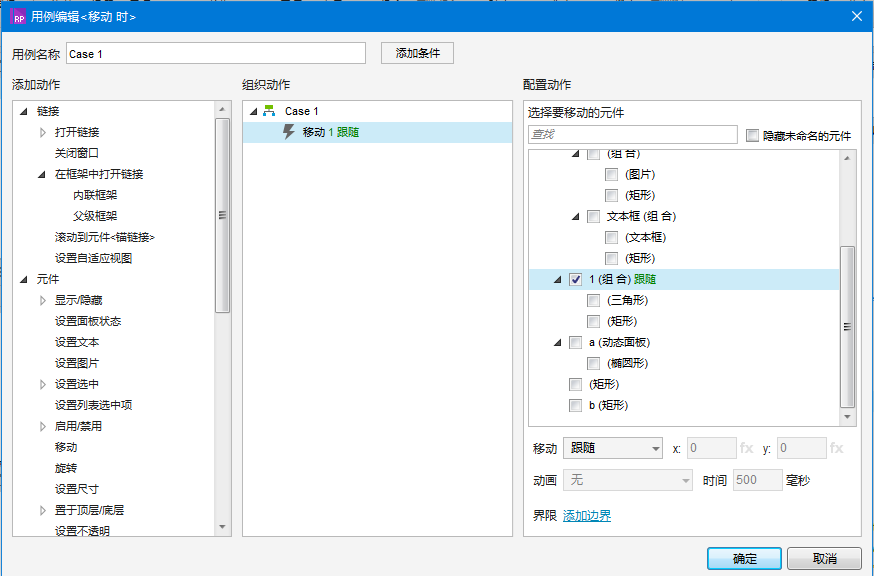

鼠标移动时设置组合”1″的移动状态为:跟随,如图

9

(4)拖动时

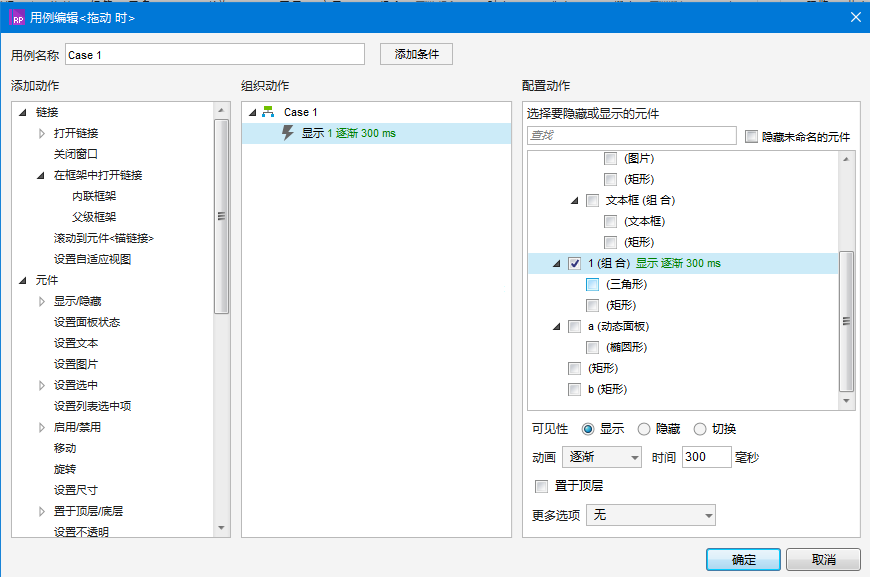

鼠标拖动时,显示组合”1″,如图

10

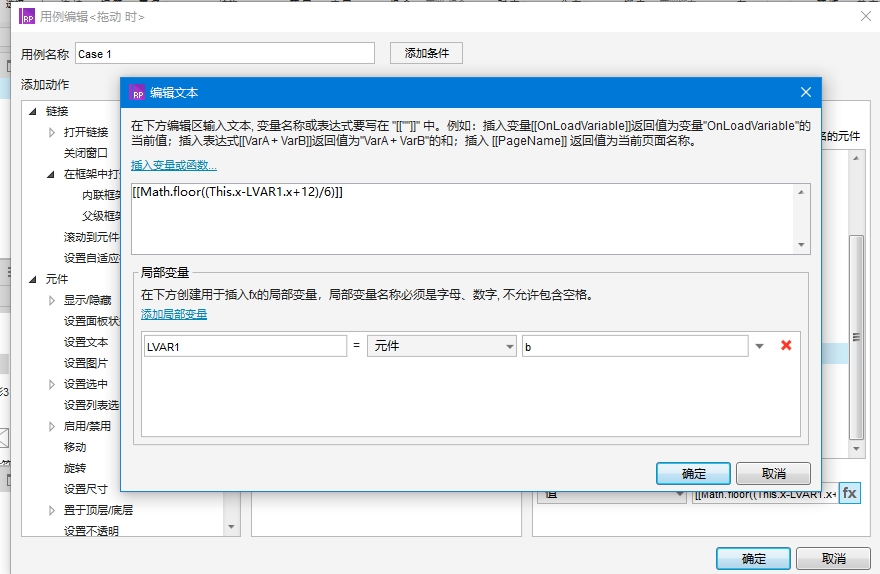

设置”滑动数值”矩形文字,如图

11

设置文本框文字,如图

12

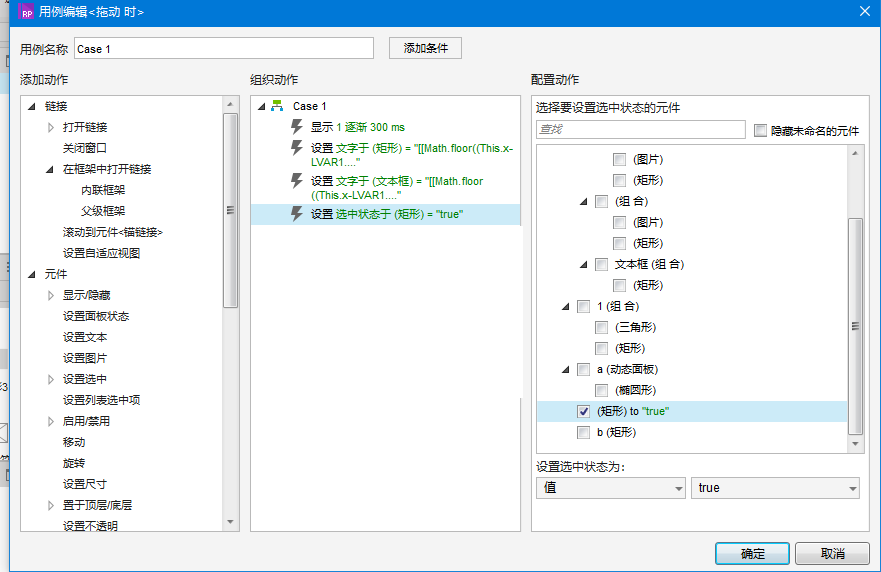

设置蓝色矩形状态为“true,如图

13

设置蓝色矩形尺寸,如图

14

对动态面板”a”移动设置,如图

15

(4)拖动结束时

鼠标拖动结束时,隐藏组合”1″,设置蓝色矩形状态为:false,设置椭圆形尺寸为原来尺寸,如图

16

2、对步进器进行设置

(1)对组合“减”进行“鼠标点击时”设置

判断文本框的文字是否大于0,如果大于0,设置文本框文字,如图

23

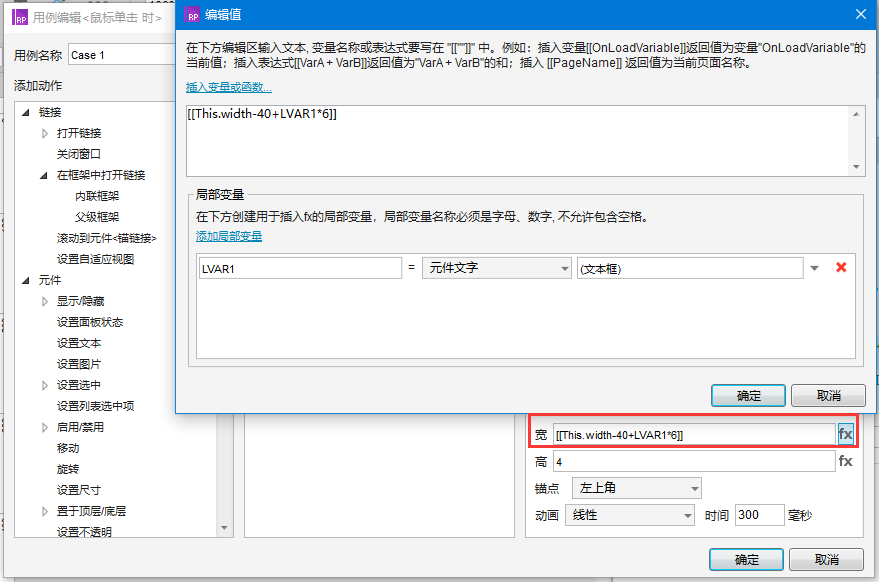

如果文本框的文字是否小于0,设置蓝色矩形尺寸,如图

17

对动态面板”a”进行移动设置,如图

18

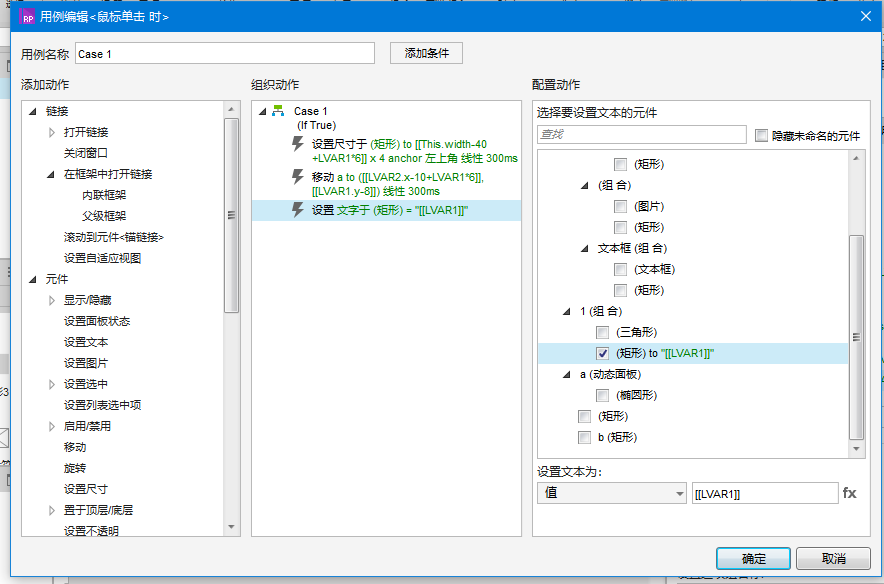

对”滑动数值”矩形进行文字设置,如图

19

(2)对组合“加”进行“鼠标点击时”设置

设置文本框文字,如图

20

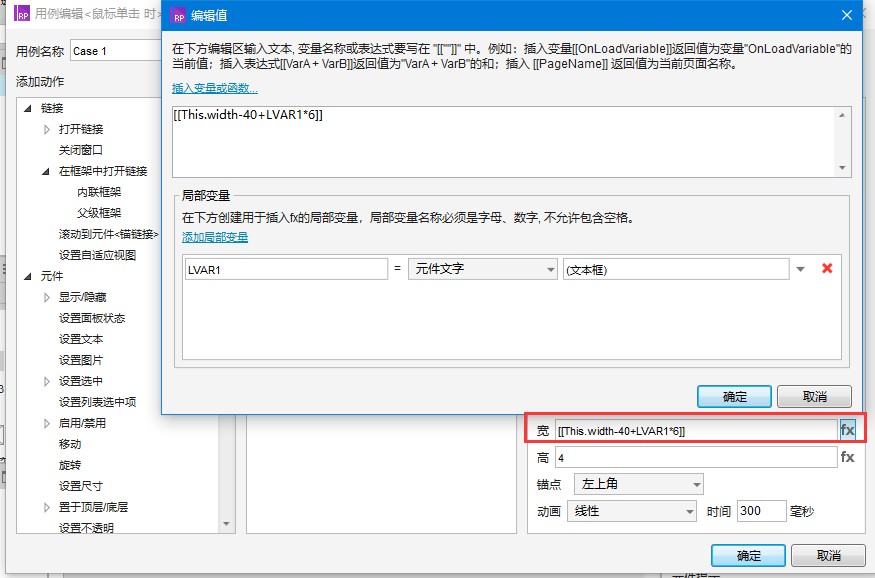

设置蓝色矩形尺寸,如图

21

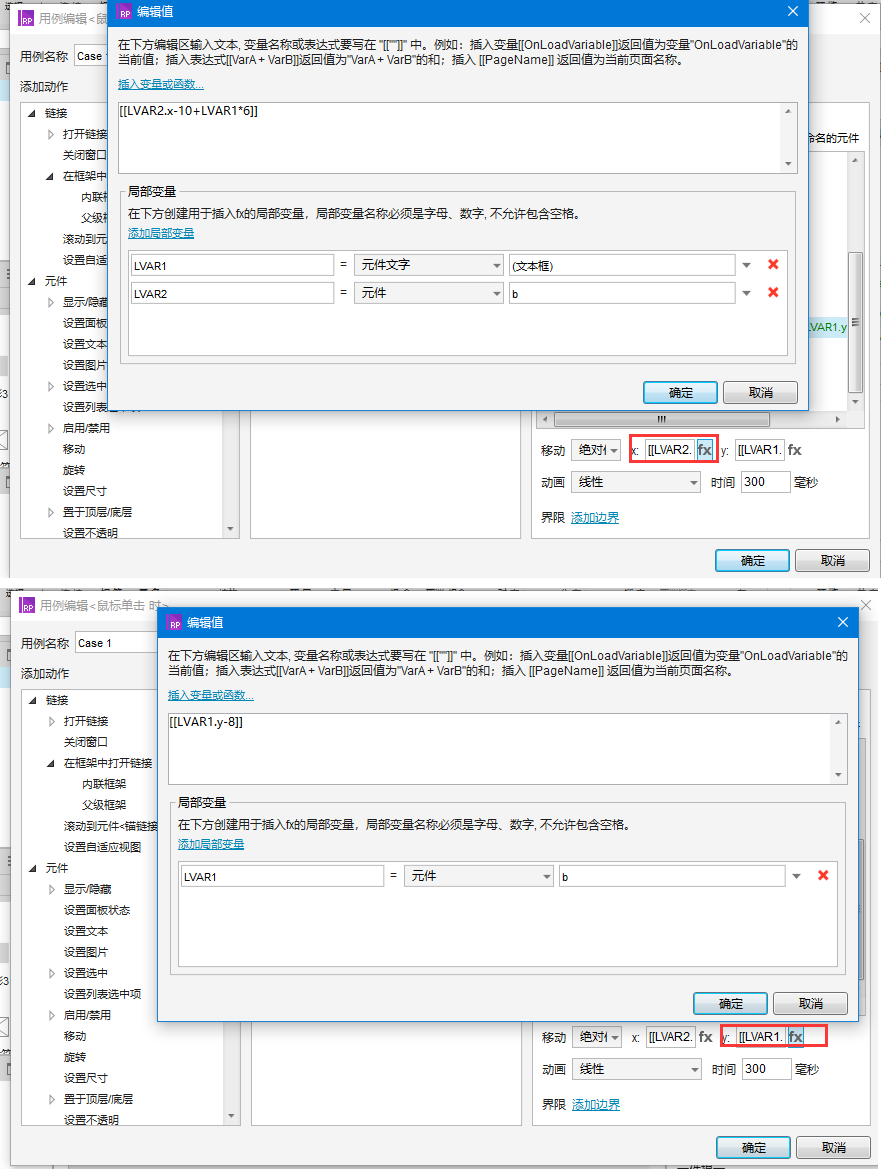

对动态面板”a”移动设置,如图

22

设置”滑动数值”矩形文字,如图

24

所有设置完毕。
