推荐一款超好用的家装布线图设计软件,零基础绘图!

亿图图示软件是一款简单实用的家装布线图设计软件内置的符号和模板,可以帮助您做出精准且高质量的布线方案,家居布线方案、房屋布线方案、地下室布线方案,是您在布线设计中能够事半功倍!

设计一张布线图要规划出插座、开关和灯的位置,以及如何将它们连接起来。作为一款全面的平面图软件,亿图内置了大量的电力符号和照明符号,这使得绘制布线图更加容易。 如下图所示,这是很直观的用于绘制简单的布线图界面,如果你不需要专业的制图和复杂的CAD图纸,亿图将是一个不错的选择。

推荐一款超好用的家装布线图设计软件,零基础绘图!

亿图专业版软件支持图文混排和所见即所得的图形打印,并且能一键导出PDF, Word, PNG, SVG 等17种格式。支持Mac, Windows和Linux三个操作系统,可以满足您多方面的制图需求。亿图提供各种样式的家装布线图模板,软件简单易学,中文软件界面帮助您快速完成家装布线设计方案。

家装布线所需的符号

软件内置符号库中含有最常用的家装布线设计所需的符号,如灯具、开关、插座等,还有一些其他设备,如电扇、电子监控和报警装置等。一个家装布线方案通常是基于基本的平面图创建的,因此,亿图也为用户提供了大量的基本平面图符号,如墙壁、家具和电器。

推荐一款超好用的家装布线图设计软件,零基础绘图!

如何创建一个家装布线方案?

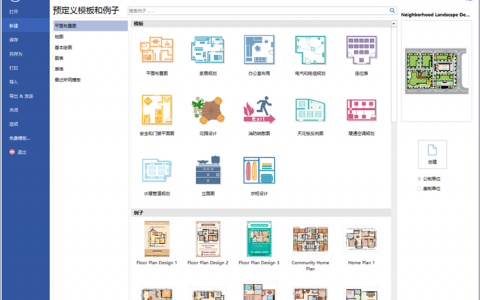

使用亿图软件可以轻松创建家装布线方案。打开新的绘图页面:从预定义模板和例子中选择平面布置图,然后双击电气和电信模板开始绘制。

打开符号库,在符号库中选择平面布置图,你会看见平面布置图符号库列表,然后选择你需要的符号。

拖放所需的形状,来创建您的布线方案

可以使用不同颜色的线条来代表不同的电线。设置线条颜色,转到开始菜单,点击线条,对线条颜色进行修改。

绘图完成后,可以一键导出多种格式,包括Word, Excel, PowerPoint, PDF, SVG, 透明的 PNG 格式。

布线方案示例

下面是一些布线方案的例子,您可以下载并作为模板使用。当您打开一个例子,所有相关的符号库,如照明设备,电力和电信都会随之被打开。因此,使用这些模板和例子会是你的绘图更加高效。

家居布线方案示例

推荐一款超好用的家装布线图设计软件,零基础绘图!

室内布线方案示例

推荐一款超好用的家装布线图设计软件,零基础绘图!

地下室布线方案示例

推荐一款超好用的家装布线图设计软件,零基础绘图!

温馨提示:本文转自http://www.edrawsoft.cn/home-wiring-plan.php
