在软件开发中，经常会遇到UML建模，而类图作为一种静态的结构图，不仅是系统编码和测试的重要模型，还可以简化人们对系统的理解。因此，理解和知道如何使用UML图就显得尤为重要了!那么，对于UML类图中常用的一些基本符号及使用你是否都了解了呢?
UML类图的基本符号：
UML类图基本符号的含义：

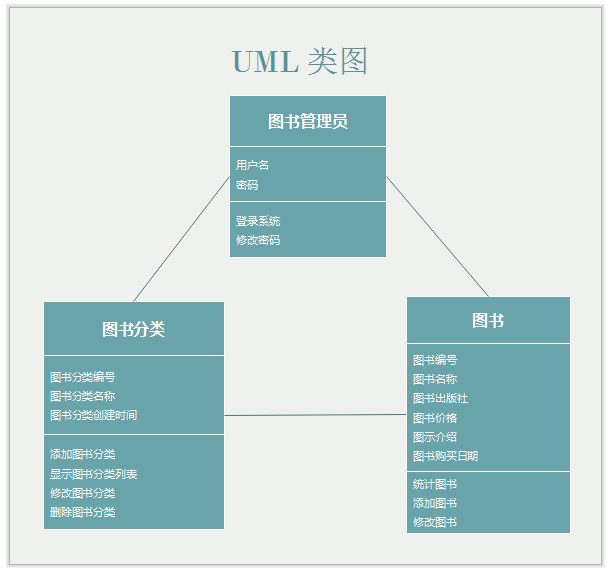

1、类(Class)：一般是用三层矩形框表示，第一层表示类的名称，第二层表示的是字段和属性，第三层则是类的方法。第一层中，如果是抽象类，需用斜体显示。
2、包(Package)：是一种常规用途的组合机制。在UML中用一个Tab框表示，Tab里写上包的名称，框里则用来放一些其他子元素，比如类，子包等等。
3、接口(Interface)：表示的是一系列的操作集合，它指定了一个类所提供的服务。一个接口只指明了实现这一接口的分类器实例应该支持的特性，并没有指定其所刻画的特性是如何实现的。
UML中描述对象和类之间相互的关系，常用以下几种方式表示：
1、依赖(Dependency)：表示的是类之间的调用关系。UML中用带箭头的虚线表示依赖关系，而箭头所指的则是被依赖的类。
2、泛化(Generalization)：表示的是类之间的继承关系，注意是子类指向父类。UML中用带空心三角箭头的实线表示泛化关系，箭头指向的是一般个体。
3、关联(Association)：表示的是类与类之间存在某种特定的对应关系。UML中用双向带箭头的虚线表示关联关系，箭头两端为相互关联的两个类。
4、聚合(Aggregation)：是关联关系的一种特例，表示的是整体与部分之间的关系，部分不能离开整体单独存在。UML中用空心菱形头的实线表示聚合关系，菱形头指向整体。
5、组合(Composition)：是聚合的一种特殊形式，表示的是类之间更强的组合关系。UML中用实心菱形头的实线来表示组合，菱形头指向整体。
本文转自：亿图图示专家：http://www.edrawsoft.cn/uml-class-symbols/
