常用的电路图符号有哪些,你知道吗?

电路图符号,是一种用图形来表示某一特定电子元件的符号,比如电容、电阻、二极管等等。一张电路图,是由许多的元器件组成,所以要想看懂电路图,首先得先了解各个元器件所代表的含义。今天,小编给大家笼统地介绍一些在绘制电路图的过程中经常会出现的一些电路图符号,希望能帮助大家更好的理解电路图。

常用的电路图符号有哪些,你知道吗?

最常用的电路图符号及其含义:

电极:电极符号代表电能供应。一个电极通常被称为电池,但是严格来说一组电池包括2个或者2个以上电极。它由一长一短两条平行线表示。

电池: 一组电池由多个电极组成。较大的末端(在左边)是正极(+)。由几对一长一短的平行线表示。

电线: 将电流从电路的一部分传送到另一部分。是两个元件之间的连接线。

电阻器: 电阻器用于阻碍电流,由之字形符号表示。

开关: 通断开关在关闭(接通)状态时允许电流流过。开关的符号通常是一条直线的一部分断开,向上倾斜。

电流表: 电流表用于测量电流,由圆圈中一个字母A来表示。

电压计: 电压计用于测量电压,由圆圈中一个字母V表示。

马达: 将电能转换为动能的一种换能器。马达由圆圈中一个字母M表示。

电灯: 将电能转化为灯的一种转换器。

温馨提示:除了以上列举的符号,亿图图示专家(www.edrawsoft.cn)还嵌入了大量电路符号,直接拖拽至绘图页即可使用。

​旋转设备和机械功能:

常用的电路图符号有哪些,你知道吗?

限定符号:

常用的电路图符号有哪些,你知道吗?

维护符号:

常用的电路图符号有哪些,你知道吗?

图和表:

常用的电路图符号有哪些,你知道吗?

模拟和数字逻辑:

常用的电路图符号有哪些,你知道吗?

开关和继电器:

常用的电路图符号有哪些,你知道吗?

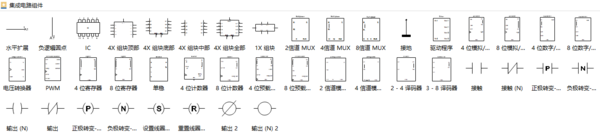

集成电路组件:
