UML时序图，又叫序列图或者顺序图，是一种用来描述对象之间传送消息的时间顺序，是用来表示用例中的行为顺序。使用亿图图示软件可以轻松、快捷的创建UML时序图。
UML时序图最基本的符号即含义：
1、对象：表示系统的参与者或者任何有效的系统对象。
2、生命线：相当于一个时间线，表示对象在一段时间内的存在时间，而且从时序图的顶部一直延伸至底部，长度取决于交互的时间。
3、消息：是用来表示一个对象向其他一个或者多个对象发送信号，或者由一个对象调用另外一个对象的操作。
4、激活：表示的是一个对象直接或者通过从属操作而完成操作的过程。在时序图中一般激活符号的顶端与激活时间对齐，低端与完成时间对齐，被执行的操作则用文字进行标识。
5、注释：是用来对UML实体进行文字描述的。
6、约束：表示的是当为对象交互建模时，有时候必须满足一个条件，消息才会传递给对象。
7、用户：即系统角色，可以是人、其他系统或者子系统。
8、链接到自己：显示对象可以调用自己的属性。
9、通信：表示创建对象之间的通信路径。
10、包：在UML中，一个包直接对应的是一个Java中的包，是一种常规用途的组合机制。
亿图软件中UML建模符号：
UML部署：

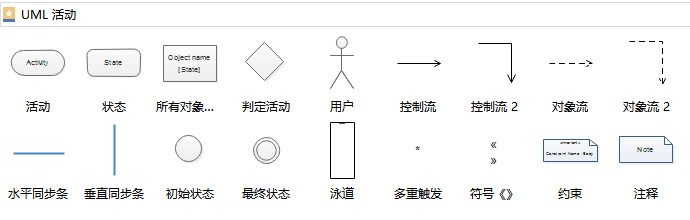

UML活动：

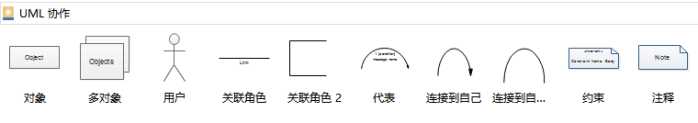

UML协作：
UML序列：
UML用例：
UML状态：

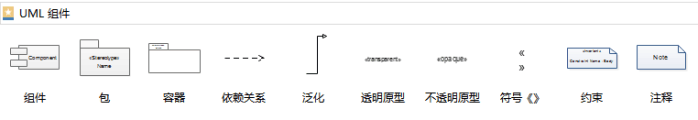

UML组件：
亿图UML时序图绘制软件：http://www.edrawsoft.cn/uml-sequence-symbols/

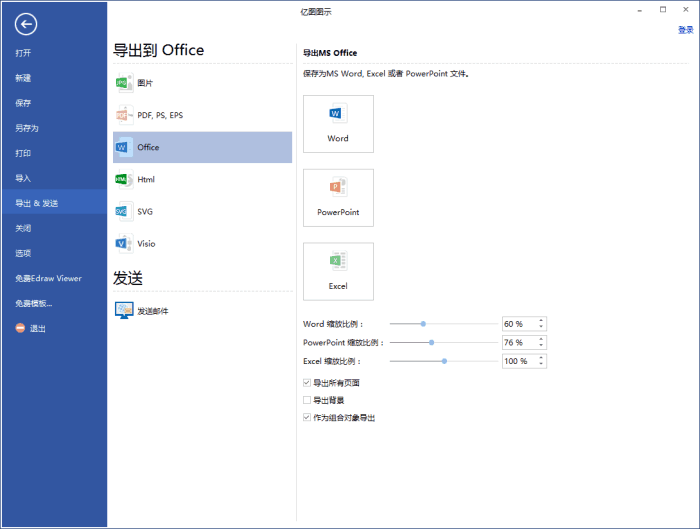

亿图图示软件支持导出格式：
