故障树,(又称之为错误树)是一种特殊的倒立树状逻辑因果关系图。是用来表示事故或者故障事件发生的原因及其逻辑关系的逻辑树图。本文详细介绍了日常工作中常用的故障树图符号及用法。

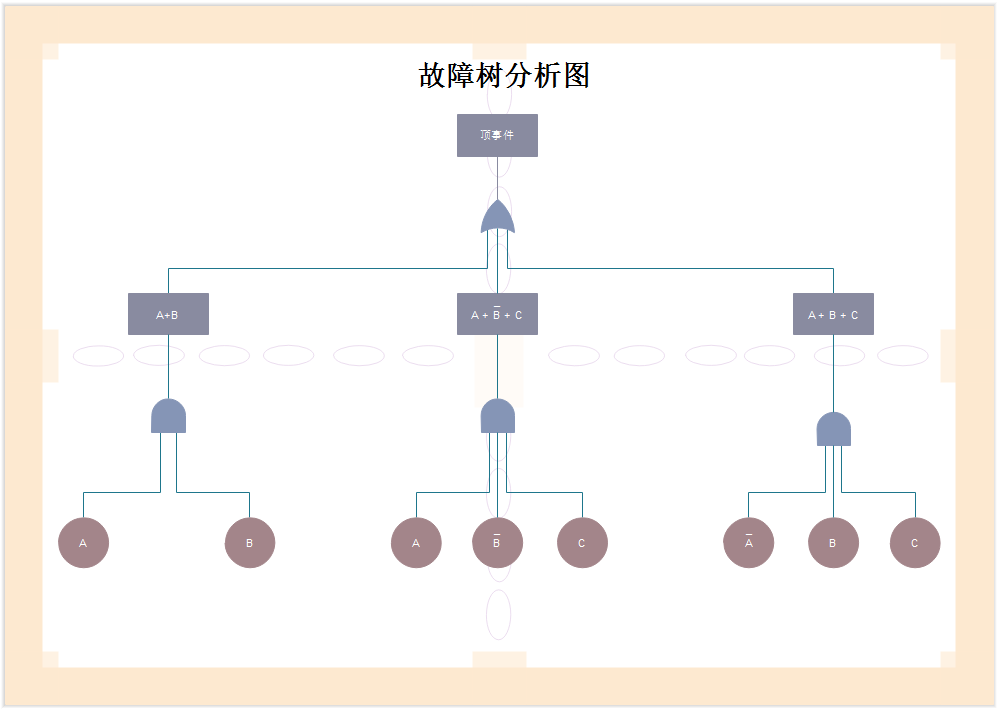

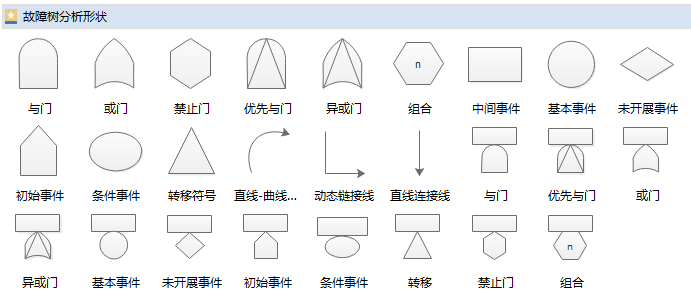

故障树图基本符号:
故障树图符号的用法:
与门:表示只有当所有输入事件发生时,输出事件才发生。
或门:表示至少有一个输入事件发生时,输出事件才发生。
禁止门:表示只有当条件事件发生时,输入事件的发生方所导致的输出事件才发生。
异或门:表示只有当单个输入事件发生时,输出事件才发生。
中间事件:表示需要进一步分析的故障事件。
基本事件:表示分析中无需探明其发生原因的事件。
未展开事件:表示某些可能发生,但是概率非常小的故障事件,或者是不需要进行下一步分析的故障事件。
初始事件:表示需要用特殊符号表明其特殊性或者需要引起注意的事件。
条件事件:表示输入事件发生能够导致输出事件的发生,而输入事件不发生。
转移符号:是为了避免画图时重复和使图形简明而设置的符号。
